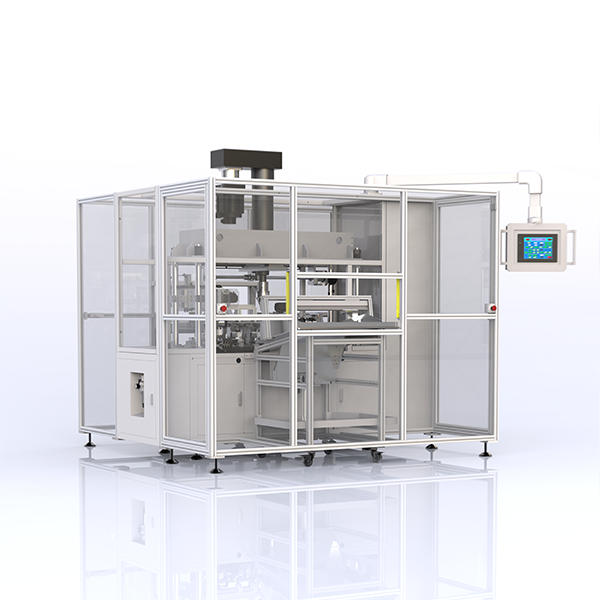

轉子軸全自動校直機

該款全自動換型校直機采用閉環控制系統，系統是采用位移傳感器與高精度力傳感器實時監控工件施壓過程中的狀態變化，結合材料應力應變曲線特點來實時進行監控反饋測量校直變形量的當前主流校直系統。該系統具有一次校直率高，校直參數自動補償調整等優勢。同時具備自動換型功能，可一鍵實現機械位置及工件參數的切換。

售價價格面議
品牌集智股份
產地浙江杭州
定制支持各種高難度定制化

在線提交咨詢

產品詳情

產品參數

應用領域

產品視頻

集智全自動換型校直機是用于自動矯正在加工、熱處理過程中所產生的各種彎曲。適用范圍廣泛，小到各種汽車、高精度辦公用品用軸，大到建筑機械用各類軸，都需要進行矯正。

1.該設備具有全自動換型功能，可一鍵實現機械位置及工件參數的切換;
2.設備測試、工裝、夾具等均經過精密設計加工;
3.設備使用高精度測試傳感器，實現穩定測量，準確定位:
4.設備采用全plc控制，擺脫被業內所詬病的工控機控制路線，保證設備控制系統的穩定性;
5.降低對設備使用環境的要求，能夠適應從零下到酷熱等各種環境;
6.具有多種功能，可以依據客戶要求進行定制化處理，定制周期短
7.系統可保存多種產品型號并實現一鍵換型，工裝換型只需3~10分鐘;
8.帶歷史追溯功能，附16G內存卡存儲加工信息，預留與上位機通訊接口:

設備參數	全自動換型矯直機
設備型號	ZJ-005DAM52J-A
適用長度范圍	40mm~600mm
適用直徑范圍	4mm~25mm
測量點數	1~5點(可增加或減少)
修正點數	多點(根據具體要求選擇)
最高測量精度	0.001mm
最大校直能力	0.01mm
測量轉速	30~120rpm
單次節拍	5~6s;選配對應結構
驅動方式	皮帶輪驅動
控制方法	PLC(基恩士KV-3000)/PLC(基恩士KV-NANO)
最大輸出力	5噸(可根據需要校直的工件選擇1噸、2噸、3噸、5噸、10噸)
上下料方式	人工、機械手、鏈式流水線、鋸齒流水線、料倉流水線(可選擇)
設備重量	1100kg
氣源要求	壓縮空氣:0.5Mpa;相對濕度:≤60%;流量:>150L/min
電源電壓	3P 380V+10% 50±1Hz 三相五線制
額定功率	9kw
設備尺寸(WDH)	2400×2400*2400
